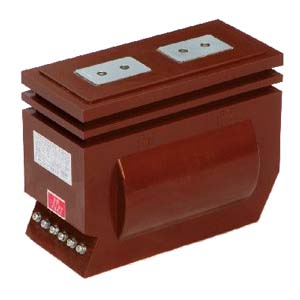

產品名稱：LZZBJ12-10B電流互感器

型號：LZZBJ12-10B

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

用途

LZZBJ12－10B型電流互感器供額定頻率50—60HZ，額定電壓10KV及以下戶內裝置的電力系統中，作計量和監控保護用。
結構特點:本產品為支柱式結構，采用環氧樹脂全封閉澆注成型，具有精度高、局部放電量低、體積小、重量輕、動熱穩定倍數大、耐潮濕及污穢、全工況、免維護等特點。

技術數據

額定電壓 10kV 50Hz
額定絕緣水平一次對二次及地 11.5／42／75kV
二次之間及地3kV 2min
額定二次電流 5A或1A
測量級儀表保安系數 ≤10
局部放電水平附和GBl208—1997視在放電量≤20PC

額定一次電流(A)	準確級組合	額定輸出(VA)				準確限值系數	短時熱電流(KA有效值)	動穩定電流(KA峰值)
		0.2S	0.2	0.5	10P
20-200	0.2S/10P 0.2/10P 0.5/10P	15	15	20	30	10	200I1n	500I1n
300							45	110
400				30	40		50	120
500							63	130
600
800
1000
1200
1500		20	20	40	60		80	140
2000
2500							100	180
3000
3150

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
